OU3600油漆层测厚仪

产品描述:OU3600涂层测厚仪是欧谱公司新研发的新产品,是德国EPK/易高等同类产品的替代产品,与之前涂层测厚仪相比有以下主要优点:测量速度快:测量速度比其它品牌快6倍;精度高:本公司产品简单校0后精度即可达到1-2%是目前市场上能达到A级的产品,功能、数据、操作、显示全部是中文。
服务热线:0317-3038768
立即咨询

一、概述

沧州欧谱OU3600涂层测厚仪是欧谱公司新研发的新产品,是一种小型便携式仪器,磁性测厚仪也称涂层测厚仪、镀层测厚仪、涂镀层测厚仪。其性能稳定、测量准确、重现性好、经济耐用。产品符合以下标准:
GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量  磁性方法;
GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量  涡流方法;
JB/T 8393─1996 磁性和涡流式覆层厚度测量仪;
JJG 889─95 《磁阻法测厚仪》;
JJG 818─93 《电涡流式测厚仪》;

二、主要特点:

1. 2.7寸OLED高亮屏,可有效降低阳光炫目的影响;
2. 零位稳定:所有涂层测厚仪测量前都要求校准零位,可以在随仪器的校零板或未涂覆的工件上校零;
仪器零位的稳定是保证测量准确的前提。一台好的测厚仪校零后,可以长时间保持零位不漂移,确保准确测量;
3. 精度高 :本公司产品简单校0后精度即可达到1-2%是目前市场上能达到A级的产品,其精度与稳定性高于国内同类产品;
4. 线性编辑:多数涂层测厚仪除了基础校零外,仪器本身没有线性编辑,使得测量重复性误差大,本仪器出厂加入线性编辑增加测量精度与重复稳定性;
5. 温度补偿:涂覆层厚度的测量受温度影响非常大。同一工件在不同温度下测量会得出很大的误差。所以好的测厚仪应该具备理想的温度补偿技术,以保证不同温度下的测量精度;
6. 独特的直流采样技术:使得测量重复性较传统交流技术有无可比拟的优越和提高;
7. 可设置限界:对限界外的测量值能自动报警;
8. 具有两种测量方式:连续测量方式和单次测量方式;

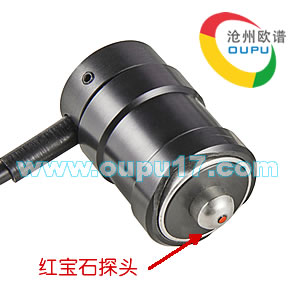

9. 红宝石探头:探头接触点的耐磨性直接影响测量的精度。普通金属接触探头,其表面磨损后会带来很大的误差;
10. 探头线:特殊订制可经受几百万次的曲折。
11. 内置镍氢可充电电池及充电控制电路;可连续工作不小于150小时;


三、适用范围

OU3600镀层测厚仪采用了磁性和涡流两种测厚方法,可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。
本仪器广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。是材料保护专业理想的仪器。

四、主要技术指标

型号
OU3600-F
OU3600-N
测定对象
磁性金属上非磁性涂镀层
非磁性金属上绝缘层
测量范围
F1、N1、F1/90型 0~1250um
F400型 0~400um、F10型 0~10000um
测量误差
F1、N1、F1/90-(1-3%H+1);二点校准精度1%
F400-(1-3%H+0.7) 二点校准精度1%
F10-(1-3%H+10)   二点校准精度1%
校准方法
一点校准、二点校准
显示分辨率
0.1μm(测量范围小于100μm)、1μm(测量范围大于100μm)
存储
存储500个数据
工作方式
直接方式和成组方式
测量方式
连续测量和单次测量
关机方式
手动关机和自动关机
统计功能
测量次数、最大值、最小值、平均值
设置限界
对限界外的测量值能自动报警
删除功能
对粗大误差及错误设置可进行删除处理
提示音
音乐铃声
其它功能
电源欠压指示、错误提示
温度补偿
0~50℃
使用环境温度
-10℃~60℃
数据传输
RS232电脑
电源
6V 镍氢电池
外型尺寸
373×115×285mm
重量
300g
标准配置
主机、F型或N型探头、校准片、基体一块、电池、数据线、上机软件、说明书、保修卡、仪器箱


五、仪器选型指南

产品图片
型号
OU3100
OU3500
OU3600
工作原理
磁感应/电涡流
磁感应/电涡流
磁感应/电涡流
型式
一体式
分体式
分体式
测量范围
0~1500μm、0~3000μm
 0~5000μm

0~1250μm、0~400μm

0~10000μm

0~1250μm、0~400μm

0~10000μm

显示精确度

0.1μm(测量范围小于100μm)

1μm(测量范围大于100μm)

0.1μm(测量范围小于100μm)

1μm(测量范围大于100μm)

0.1μm(测量范围小于100μm)

1μm(测量范围大于100μm)

测量误差
±(3%H+1)μm
±(1-3%H+1)μm
±(1-3%H+1)μm
温度补偿
设置界限
背光
存储功能
通讯功能
打印功能
统计功能
测量次数、最大值、最小值、平均值
测量次数、最大值、最小值、平均值
测量次数、最大值、最小值、平均值
可更换探头
F1/N1/F190/F400/F10
F1/N1/F190/F400/F10


六、各种探头

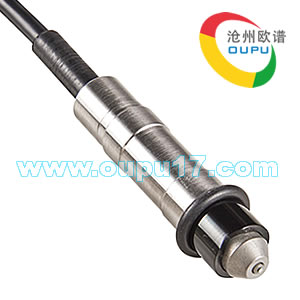

F1探头
工作原理:磁感应
测量范围:0-1250um
分辨力:100um以下0.1um,100um以上1um
示值误差:1.一点校准:±(1-3%H+1)um
2.两点校准:±(1%H+1)um
测量条件:
1.最小曲率半径:凸1.5mm
2.基体最小面积的直径:Ф7mm
3.最小临界厚度:0.5mm
探头尺寸:Ф12×47mm

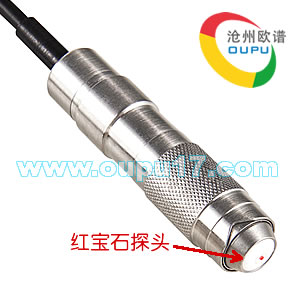

N1探头
工作原理:电涡流
测量范围:0-1250um
分辨力:100um以下0.1um,100um以上1um
示值误差:1.一点校准:±(1-3%H+1)um
2.两点校准:±(1%H+1)um
测量条件:
1.最小曲率半径:凸3mm
2.基体最小面积的直径:Ф5mm
3.最小临界厚度:0.3mm
探头尺寸:Ф15×73mm

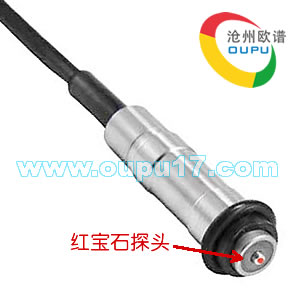

F400探头
工作原理:磁感应
测量范围:0-400um
分辨力:100um以下0.1um,100um以上1um
示值误差:1.一点校准:±(1-3%H+0.7)um
2.两点校准:±(1%H+0.7)um
测量条件:1.最小曲率半径:凸1mm
2.基体最小面积的直径:Ф3mm
3.最小临界厚度:0.2mm
探头尺寸:Ф12×55mm

F10探头
工作原理:磁感应
测量范围:0-10000um
分辨力:1000um以下1um,1000um以上10um
示值误差:1.一点校准:±(3%H+10)um
2.两点校准:±(1%H+10)um
测量条件:1.最小曲率半径:凸10mm
2.基体最小面积的直径:Ф40mm
3.最小临界厚度:2mm
探头尺寸:Ф27×47mm

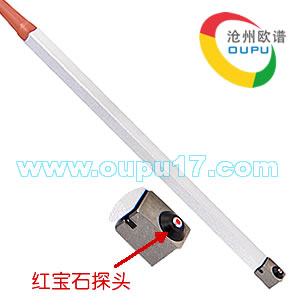

F1/90探头
工作原理:磁感应
测量范围:0-1250um
分辨力:1000um以下1um,1000um以上10um
示值误差:1.一点校准:±(1-3%H+1)um
2.两点校准:±(1%H+1)um
测量条件:1.最小曲率半径:平直
2.基体最小面积的直径:Ф7mm
3.最小临界厚度:0.5mm
探头尺寸:Ф7.5×11×200mm
